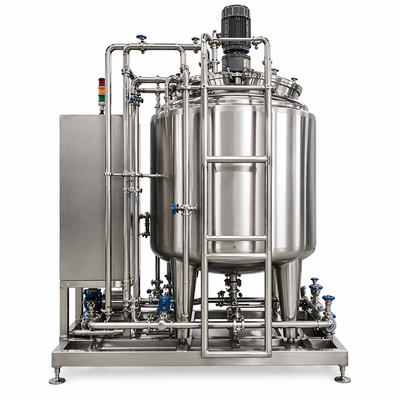

SS316L ট্যাঙ্ক সহ টানকি সমাধান প্রস্তুতি সিস্টেম 3000L (জিএমপি সম্মতি, সম্পূর্ণ প্রক্রিয়া সংহতকরণ)
পণ্যের বিবরণ:
| উৎপত্তি স্থল: | চীন |
| পরিচিতিমুলক নাম: | CHONGYANG |
| সাক্ষ্যদান: | ISO,CE |
| মডেল নম্বার: | CY-SPS-500L |
প্রদান:
| ন্যূনতম চাহিদার পরিমাণ: | 1 |
|---|---|
| মূল্য: | negotiable |
| প্যাকেজিং বিবরণ: | স্ট্যান্ডার্ড কাঠের বাক্স রফতানি করুন |
| ডেলিভারি সময়: | 15 দিন |
| পরিশোধের শর্ত: | টি/টি, এল/সি |
| যোগানের ক্ষমতা: | 100 সেট/মাস |
|
বিস্তারিত তথ্য |
|||
| ক্ষমতা: | 300L / 500L / 1000L / 2000L / 3000L / কাস্টম | উপাদান: | SS316L (পণ্য যোগাযোগের অংশ), SS304 (ফ্রেম) |
|---|---|---|---|
| সারফেস ফিনিশ: | অভ্যন্তরীণ Ra ≤0.4μm, বাহ্যিক ম্যাট/পালিশ | কন্ট্রোল সিস্টেম: | টাচ স্ক্রীন সহ পিএলসি স্বয়ংক্রিয় নিয়ন্ত্রণ (সিমেন্স/স্নাইডার ঐচ্ছিক) |
| ফাংশন: | মিক্সিং, হিটিং এবং কুলিং জ্যাকেট, সিআইপি/এসআইপি ক্লিনিং সিস্টেম | আবেদন: | ফার্মা / বায়োফার্মা / কসমেটিক / ফুড ইন্ডাস্ট্রি |
পণ্যের বর্ণনা
SS316L ট্যাংক সহ টানকি সমাধান প্রস্তুতি সিস্টেম 3000L
পরিচিতি
দ্য3000L টার্নকি সলিউশন প্রস্তুতি সিস্টেমএটি সম্পূর্ণ প্রক্রিয়া সংহতকরণ, স্বাস্থ্যকর এসএস 316 এল নির্মাণ, স্বয়ংক্রিয় নিয়ন্ত্রণ এবং কেন্দ্রীভূত পরিষ্কার এবং নির্বীজন সহ বড় আকারের তরল প্রস্তুতির জন্য ডিজাইন করা হয়েছে।
এই সিস্টেমটি কাঁচামালের ডোজিং, মিশ্রণ, সঞ্চালন, গরম, শীতল, ফিল্টারিং, সঞ্চয়, সিআইপি, এসআইপি এবং বিতরণকে এক সমন্বিত ইঞ্জিনিয়ারিং সমাধানের মধ্যে একত্রিত করে।
প্রাথমিক প্রক্রিয়া নকশা এবং সরঞ্জাম উত্পাদন থেকে ইনস্টলেশন সমর্থন এবং কমিশনিং পর্যন্ত, টানকি পদ্ধতিটি প্রকল্পের ইন্টারফেস হ্রাস করে, সম্পাদন দক্ষতা উন্নত করে,এবং স্থিতিশীল দীর্ঘমেয়াদী উৎপাদন সমর্থন করে.
পণ্যের সংক্ষিপ্ত বিবরণ
3000L টার্নকি সলিউশন প্রস্তুতি সিস্টেম হল একটি ইন্টিগ্রেটেড প্রসেসিং প্ল্যাটফর্ম যা বড় ব্যাচের তরল ফর্মুলেশন, মিশ্রণ, তাপমাত্রা নিয়ন্ত্রণ, ফিল্টারিং, সঞ্চয়, পরিষ্কার,নির্বীজন, এবং পণ্য বিতরণ।
পণ্য-যোগাযোগ উপাদানগুলি থেকে তৈরি করা হয়SS316L স্টেইনলেস স্টীল, যদিও বাহ্যিক কাঠামো এবং অ-যোগাযোগ অংশগুলি এসএস 304 থেকে তৈরি করা যেতে পারে।
সিস্টেমটি ব্যাচ উত্পাদন এবং অর্ধ-অবিচ্ছিন্ন অপারেশন উভয়ই সমর্থন করতে পারে। স্বয়ংক্রিয় ডোজিং এবং পিএলসি-নিয়ন্ত্রিত প্রক্রিয়া ক্রমগুলি ম্যানুয়াল হস্তক্ষেপ হ্রাস করতে এবং পুনরাবৃত্তিযোগ্যতা উন্নত করতে সহায়তা করে।
এর মডুলার স্কিড-মাউন্ট করা নকশা কারখানার সমাবেশ, FAT পরীক্ষা, চালান, ইনস্টলেশন, কমিশনিং এবং ভবিষ্যতের রক্ষণাবেক্ষণকে সহজ করে তোলে।
অ্যাপ্লিকেশন শিল্প
উৎপাদন প্রক্রিয়া
নিম্নলিখিত প্রক্রিয়া প্রবাহ একটি আদর্শ 3000L টানকি সমাধান প্রস্তুতি সিস্টেমের প্রধান পর্যায়ে দেখায়।
জল এবং কাঁচামাল স্বয়ংক্রিয় ডোজিং সিস্টেমের মাধ্যমে প্রবেশ করা হয়। Agitator এবং সার্কুলেশন লুপ অভিন্ন মিশ্রণ বজায় রাখে, যখন জ্যাকেট প্রক্রিয়া তাপমাত্রা নিয়ন্ত্রণ করে। ফিল্টার করার পরে, জল এবং কাঁচামাল প্রবাহিত হয়।পণ্যটি সংরক্ষণ ও বিতরণে স্থানান্তরিত হয়ইন্টিগ্রেটেড সিআইপি এবং এসআইপি সিস্টেমগুলি প্রক্রিয়া সরঞ্জাম এবং পাইপিংয়ের স্বয়ংক্রিয় পরিষ্কার এবং নির্বীজন সমর্থন করে।
বৈশিষ্ট্য এবং সুবিধা
ইঞ্জিনিয়ারিং, উৎপাদন, পরীক্ষা, ইনস্টলেশন সহায়তা এবং কমিশনিং।
উচ্চ বিশুদ্ধতা তরল প্রক্রিয়াকরণের জন্য স্বাস্থ্যকর নির্মাণ।
ডোজিং, মিশ্রণ, সঞ্চালন, ফিল্টারিং, সঞ্চয়, সিআইপি এবং এসআইপি একত্রিত করে।
কেন্দ্রীয় স্বয়ংক্রিয় নিয়ন্ত্রণ, এলার্ম, রেসিপি, এবং প্রক্রিয়া পর্যবেক্ষণ।
সিস্টেমের স্বয়ংক্রিয় পরিষ্কার এবং নির্বীজন সমর্থন করে।
নিয়ন্ত্রিত ব্যাচের তাপমাত্রা ব্যবস্থাপনা প্রদান করে।
উচ্চ-ভলিউম ব্যাচ এবং অর্ধ-অবিচ্ছিন্ন উত্পাদনের জন্য উপযুক্ত।
সমাবেশ, FAT পরীক্ষা, পরিবহন এবং সাইট ইনস্টলেশন সহজ করে তোলে।
টেকনিক্যাল স্পেসিফিকেশন
| পয়েন্ট | স্পেসিফিকেশন |
|---|---|
| নামমাত্র ক্ষমতা | ৩০০০ লিটার |
| পণ্য-যোগাযোগ উপাদান | এস এস ৩১৬ এল |
| বাহ্যিক উপাদান | এস এস ৩০৪ |
| অভ্যন্তরীণ পৃষ্ঠতল সমাপ্তি | Ra ≤ 0.8 μm; Ra ≤ 0.6 বা 0.4 μm ঐচ্ছিক |
| মিশ্রণের ধরন | টপ-মাউন্ট স্যানিটারি অ্যাসটল্টার |
| মিশ্রণের গতি | ০৬০ rpm, নিয়ন্ত্রিত |
| গরম / শীতল | জ্যাকেটযুক্ত ট্যাংক |
| নিয়ন্ত্রণ ব্যবস্থা | টাচ স্ক্রিন HMI সহ সম্পূর্ণ স্বয়ংক্রিয় পিএলসি |
| পরিষ্কারের ব্যবস্থা | ইন্টিগ্রেটেড সিআইপি |
| স্টেরিলাইজেশন সিস্টেম | ইন্টিগ্রেটেড এসআইপি, ইউটিলিটি এবং প্রক্রিয়া প্রয়োজনীয়তা সাপেক্ষে |
| কাজের চাপ | 0 ০.৩ এমপিএ, চূড়ান্ত পাত্রে নকশা সাপেক্ষে |
| ডিজাইন তাপমাত্রা | -১০°সি থেকে ১২০°সি |
| পাওয়ার সাপ্লাই | 380V, 50/60 Hz, কাস্টমাইজযোগ্য |
| ইনস্টলেশন | স্কিড-মাউন্ট / মডুলার ইনস্টলেশন |
| ডিজাইনের ভিত্তি | জিএমপি-ভিত্তিক স্বাস্থ্যকর নকশা এবং আইএসও গুণমান ব্যবস্থাপনা |
চূড়ান্ত স্পেসিফিকেশনগুলি পণ্যের বৈশিষ্ট্য, সান্দ্রতা, ডোজিং নির্ভুলতা, মিশ্রণের সময়, প্রক্রিয়া তাপমাত্রা, পরিস্রাবণ গ্রেড, পরিষ্কারের পদ্ধতি, নির্বীজন পদ্ধতি এবং গ্রাহকের ইউআরএসের উপর নির্ভর করে।
স্ট্যান্ডার্ড কনফিগারেশন
| উপাদান | বর্ণনা |
|---|---|
| মিশ্রন ট্যাংক | স্যানিটারি ম্যানওয়ে এবং প্রক্রিয়া সংযোগ সহ 3000L SS316L জাহাজ |
| অ্যাসোসিয়েশন | শীর্ষে লাগানো পরিবর্তনশীল গতির মিশ্রণকারী যন্ত্র |
| ডোজিং সিস্টেম | স্বয়ংক্রিয় পানি এবং কাঁচামাল খাওয়ানো |
| জ্যাকেট সিস্টেম | গরম ও শীতল জ্যাকেট |
| কন্ট্রোল প্যানেল | পিএলসি, টাচস্ক্রিন এইচএমআই, এলার্ম, রেসিপি এবং ইন্টারলক |
| সিআইপি সিস্টেম | সার্কুলেশন এবং রিটার্ন ব্যবস্থা সহ স্বয়ংক্রিয় পরিষ্কার ইউনিট |
| এসআইপি সিস্টেম | প্রক্রিয়া প্রয়োজনীয়তা অনুযায়ী বাষ্প নির্বীজন বিন্যাস |
| ভ্যালভ | স্যানিটারি ডায়াপ্রাগম ভালভ, ম্যানুয়াল বা বায়ুসংক্রান্ত |
| পাইপিং | SS316L ড্রেনযোগ্য বিন্যাস সহ স্বাস্থ্যকর পাইপিং |
| পাম্প | স্যানিটারি সার্কুলেশন, ট্রান্সফার এবং সিআইপি পাম্প |
| ফিল্টারিং ইউনিট | পণ্যের প্রয়োজনীয়তা অনুযায়ী কার্ট্রিজ বা ঝিল্লি ফিল্টারিং |
| যন্ত্রপাতি | তাপমাত্রা, চাপ, স্তর, প্রবাহ এবং ইচ্ছাকৃত লোড সেল যন্ত্রপাতি |
| স্কিড এবং ফ্রেম | ইন্টিগ্রেটেড স্টেইনলেস স্টীল সমর্থন গঠন |
টার্নকি প্রকল্পের পরিধি
ঐচ্ছিক কনফিগারেশন
সাধারণ প্রকল্পের অ্যাপ্লিকেশন
একটি ৩০০০ লিটার টার্নকি সিস্টেম ডোজিং, মিশ্রণ, ফিল্টারিং, সঞ্চয়স্থান এবং পরিষ্কারকে এক স্বয়ংক্রিয় প্রক্রিয়াতে একীভূত করে উৎপাদন দক্ষতা উন্নত করে।
সম্পূর্ণ প্রক্রিয়া সংহতকরণ ম্যানুয়াল অপারেশন হ্রাস করেছে, ব্যাচের পুনরাবৃত্তিযোগ্যতা উন্নত করেছে এবং স্থিতিশীল পণ্যের গুণমানকে সমর্থন করেছে।
ডিজাইন স্ট্যান্ডার্ড এবং ডকুমেন্টেশন
- জিএমপি-ভিত্তিক স্বাস্থ্যকর নকশা নীতি
- আইএসও ৯০০১ গুণমান ব্যবস্থাপনা উৎপাদন
- SS316L প্রোডাক্ট-যোগাযোগ নির্মাণ
- স্যানিটারি ফিটিং এবং ড্রেনেবল পাইপিং
- উপাদান শংসাপত্র এবং পৃষ্ঠতল সমাপ্তি রেকর্ড
- ঢালাই, প্যাসিভেশন এবং চাপ পরীক্ষার রেকর্ড
- ডিকিউ, আইকিউ, ওকিউ এবং ফ্যাট ডকুমেন্টেশন ইচ্ছাকৃত
- এফডিএ এবং ডব্লিউএইচও-ভিত্তিক নথিভুক্তিকরণের জন্য ঐচ্ছিক সহায়তা
প্রায়শই জিজ্ঞাসিত প্রশ্ন
এর আওতায় প্রক্রিয়া নকশা, সরঞ্জাম উত্পাদন, স্কিড সংহতকরণ, পিএলসি প্রোগ্রামিং, FAT, ইনস্টলেশন গাইডেন্স, কমিশনিং, প্রশিক্ষণ এবং ডকুমেন্টেশন অন্তর্ভুক্ত থাকতে পারে।
হ্যাঁ, সিস্টেমটি পিএলসি এবং টাচস্ক্রিন এইচএমআই নিয়ন্ত্রণের সাথে সজ্জিত হতে পারে ডোজিং, মিশ্রণ, গরম, শীতল, ফিল্টারিং, সিআইপি, এসআইপি, অ্যালার্ম এবং রেসিপিগুলির জন্য।
হ্যাঁ. ক্ষমতা, ট্যাংক কাঠামো, মিশ্রণ পদ্ধতি, পরিস্রাবণ, অটোমেশন, পরিষ্কার, নির্বীজন, এবং পাইপিং বিন্যাস প্রক্রিয়া অনুযায়ী কাস্টমাইজ করা যেতে পারে।
ইন্টিগ্রেটেড সিআইপি এবং এসআইপি অন্তর্ভুক্ত করা যেতে পারে, তবে চূড়ান্ত কনফিগারেশন পণ্যের প্রয়োজনীয়তা, উপলব্ধ ইউটিলিটি এবং প্রয়োজনীয় পরিষ্কার এবং নির্বীজন কৌশল উপর নির্ভর করে।
হ্যাঁ. দূরবর্তী বা সাইটে ইনস্টলেশন গাইডেন্স, কমিশনিং, অপারেটর প্রশিক্ষণ, এবং বিক্রয় পরে প্রযুক্তিগত সহায়তা প্রদান করা যেতে পারে।
কেন চংইয়াং ওয়াটার বেছে নিন?
চংইয়াং ওয়াটারকাস্টমাইজড তরল প্রস্তুতি সিস্টেম, মিশ্রণ সিস্টেম, স্যানিটারি ট্যাঙ্ক, সিআইপি / এসআইপি সিস্টেম, স্টোরেজ এবং বিতরণ সিস্টেম এবং সম্পূর্ণ টানকি প্রক্রিয়া স্কিড সরবরাহ করে।
একটি সম্পূর্ণ 3000 লিটার টার্নকি সমাধান প্রস্তুতি সিস্টেম খুঁজছেন?
আপনার পণ্যের ধরন, ব্যাচের ধারণক্ষমতা, সান্দ্রতা, মিশ্রণ প্রক্রিয়া, ডোজিং প্রয়োজনীয়তা, গরম এবং শীতল অবস্থা, ফিল্টারিং গ্রেড, সিআইপি / এসআইপি কৌশল, ইউটিলিটি,এবং আমাদের ইঞ্জিনিয়ারিং টিমের সাথে অটোমেশন প্রয়োজনীয়তা.
CHONGYANG WATER আপনার প্রকল্পের জন্য একটি কাস্টমাইজড প্রক্রিয়া নকশা, সরঞ্জাম কনফিগারেশন, P & ID, বিন্যাস, প্রযুক্তিগত প্রস্তাব এবং বাণিজ্যিক উদ্ধৃতি প্রস্তুত করতে পারে।
